व्हेरिएबल ऑप्टिकल ॲटेन्युएटर (VOA): व्याख्या, कार्य तत्त्वे आणि अनुप्रयोग व्याप्ती विश्लेषण

ऑप्टिकल कम्युनिकेशनच्या क्षेत्रात, व्हेरिएबल ऑप्टिकल ॲटेन्युएटर (VOA) एक अपरिहार्य भूमिका बजावते. ऑप्टिकल पॉवर रेग्युलेशनसाठी एक प्रमुख घटक म्हणून, VOA केवळ ऑप्टिकल सिग्नलच्या स्थिर प्रसारणाची हमी देत ​​नाही तर सिस्टमच्या एकूण कार्यक्षमतेत देखील सुधारणा करते.

I. व्हेरिएबल ऑप्टिकल ॲटेन्युएटरची व्याख्या

व्हेरिएबल ऑप्टिकल ॲटेन्युएटर हे एक निष्क्रिय ऑप्टिकल उपकरण आहे जे ऑप्टिकल पॉवरचे नियंत्रण करण्यायोग्य क्षीणन साध्य करण्यासाठी डिझाइन केलेले आहे. विविध अनुप्रयोग परिस्थितींच्या आवश्यकता पूर्ण करण्यासाठी हे ऑप्टिकल सिग्नलची उर्जा अचूकपणे समायोजित करते. VOAs प्रामुख्याने दोन श्रेणींमध्ये विभागले गेले आहेत: मेकॅनिकल व्हेरिएबल ऑप्टिकल ॲटेन्युएटर्स (MVOAs) आणि इलेक्ट्रिकल व्हेरिएबल ऑप्टिकल ॲटेन्युएटर (EVOAs). MVOAs मॅन्युअल ऍडजस्टमेंटद्वारे ऑप्टिकल पॉवर ॲटेन्युएशन ओळखतात, तर EVOAs ड्रायव्हिंग इलेक्ट्रिकल सिग्नल लागू करून, ॲडजेस्टमेंट अचूकता आणि लवचिकतेचा अभिमान बाळगून क्षीणन पातळी बदलतात.

II. व्हेरिएबल ऑप्टिकल ॲटेन्युएटर्सची कार्य तत्त्वे

VOAs मुख्यत्वे यांत्रिक, मॅग्नेटो-ऑप्टिक, लिक्विड क्रिस्टल, एमईएमएस (मायक्रो-इलेक्ट्रो-मेकॅनिकल सिस्टीम), थर्मो-ऑप्टिक आणि अकोस्टो-ऑप्टिक प्रकारांसह कार्यरत यंत्रणांच्या विस्तृत श्रेणीचा अवलंब करतात.

1. यांत्रिक प्रकार: प्रकाश मार्गातील ऑप्टिकल पॉवर शीट्स किंवा शंकू सारख्या प्रकाश-अवरोधित घटकांना हलवून समायोजित केली जाते. या डिझाइनमध्ये एक साधी रचना आहे परंतु तुलनेने कमी समायोजन अचूकता आणि लवचिकता आहे.

2. मॅग्नेटो-ऑप्टिक प्रकार: चुंबकीय क्षेत्रांतर्गत पदार्थांच्या ऑप्टिकल गुणधर्मांमधील बदलांचा फायदा घेऊन प्रकाश ऊर्जेचे क्षीणीकरण लक्षात येते, म्हणजे चुंबकीय-ऑप्टिक रोटेशन प्रभाव. हा प्रकार उच्च सुस्पष्टता आणि स्थिरता प्रदान करतो परंतु उच्च खर्चासह येतो.

3. लिक्विड क्रिस्टल प्रकार: लिक्विड क्रिस्टल्सच्या रिफ्रॅक्टिव्ह इंडेक्स ॲनिसोट्रॉपीपासून उद्भवलेल्या बायरफ्रिंगन्स प्रभावाच्या आधारावर, लिक्विड क्रिस्टल रेणूंना पुनर्स्थित करण्यासाठी बाह्य विद्युत क्षेत्र लागू केले जाते, ज्यामुळे प्रकाश संप्रेषण ट्यूनिंग होते. लिक्विड क्रिस्टल VOAs मध्ये जलद प्रतिसाद गती आणि विस्तृत क्षीणन श्रेणी वैशिष्ट्यीकृत आहे.

4. MEMS प्रकार: सूक्ष्म-इलेक्ट्रो-मेकॅनिकल तंत्रज्ञानाने तयार केलेले सूक्ष्म-मिरर परावर्तित प्रकाशाची तीव्रता समायोजित करण्यासाठी इलेक्ट्रोस्टॅटिक बलाद्वारे झुकलेले असतात. MEMS VOA लहान आकार, हलके वजन आणि उच्च एकात्मता पातळी द्वारे वैशिष्ट्यीकृत आहेत.

5. थर्मो-ऑप्टिक प्रकार: तापमान क्षेत्रांतर्गत मटेरियल ऑप्टिकल गुणधर्म (उदा., अपवर्तक निर्देशांक) मधील फरकांद्वारे क्षीणन पातळी सुधारित केली जाते. थर्मो-ऑप्टिक VOA ची रचना साधी आणि कमी किमतीची आहे, तरीही ते कमी प्रतिसाद गतीने त्रस्त आहेत.

6. अकोस्टो-ऑप्टिक प्रकार: अल्ट्रासोनिक लहरी अकोस्टो-ऑप्टिक क्रिस्टल्सच्या आत नियतकालिक ताण निर्माण करतात, ज्यामुळे प्रकाश किरणांचे समायोजन करण्यासाठी अपवर्तक निर्देशांकात नियतकालिक चढ-उतार होतात. अकोस्टो-ऑप्टिक व्हीओए जलद ट्यूनिंग गती आणि उत्कृष्ट स्थिरता देतात.

III. व्हेरिएबल ऑप्टिकल ॲटेन्युएटर्सचा ऍप्लिकेशन स्कोप

VOAs ऑप्टिकल कम्युनिकेशन्स, फायबर-ऑप्टिक सेन्सिंग, ऑप्टिकल उपकरणे आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर तैनात केले जातात.

1. ऑप्टिकल कम्युनिकेशन्स: सातत्यपूर्ण सिग्नल गुणवत्ता राखण्यासाठी वेगवेगळ्या चॅनेलवर ऑप्टिकल सिग्नलची तीव्रता संतुलित करा; विविध ट्रान्समिशन अंतर आणि रिसीव्हर वैशिष्ट्यांशी जुळवून घेण्यासाठी ऑप्टिकल सिग्नल पॉवर समायोजित करा.

2. फायबर-ऑप्टिक सेन्सिंग: सिस्टम कार्यप्रदर्शन आणि विश्वासार्हता तपासण्यासाठी आणि सत्यापित करण्यासाठी विविध पर्यावरणीय परिस्थितीत ऑप्टिकल सिग्नल तीव्रतेचे अनुकरण करा.

3. ऑप्टिकल उपकरणे: अचूक मापन परिणामांसाठी ऑप्टिकल सिग्नलची तीव्रता आणि प्रवाह नियंत्रित करण्यासाठी लेसर उपकरण, फोटॉन काउंटर, स्पेक्ट्रोमीटर, ऑप्टिकल मायक्रोस्कोप आणि इतर उपकरणांवर लागू केले जाते.

वस्तू	पॅरामीटर्स	युनिट
ऑपरेटिंग तरंगलांबी श्रेणी	ओ बँड /सी बँड/एल बँड/फुल बँड/इतर	nm
क्षीणन प्रकार	उजळ किंवा गडद	-
क्षीणन श्रेणी	≥15/20/30/40	dB
अंतर्भूत नुकसान	≤0.7	dB
अटेन्युएशन रिझोल्यूशन	सतत	dB
परतावा तोटा	≥४५	dB
फायबर प्रकार	SMF-28e	-
प्रतिसाद वेळ (10-90% ऑप्टिकल पॉवर)	≤५	ms
ड्रायव्हिंग व्होल्टेज	५/६.५	V
ड्रायव्हिंग पॉवर	≤५	mW
ध्रुवीकरण अवलंबित नुकसान	≤0.2@ 10dB , ≤0.5 @<20dB att.	dB
तरंगलांबी अवलंबित नुकसान	≤0.6@ 10dB , ≤1.0 @<20dB पेक्षा जास्त 20nm स्पॅन	dB
कमाल ऑप्टिकल पॉवर	≤५००	mW
ऑपरेटिंग तापमान	-0~+70	°C
स्टोरेज तापमान	-40~+85	°C
कनेक्टर प्रकार	सानुकूलित	-

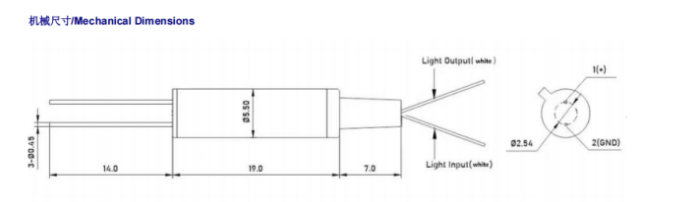

पॅकेज आकार	Φ5.5xL19	मिमी

EVOA

पॅरामीटर	1310	1550	१३१०/१५५०	८५०/१३१०
प्रकार(nm)	1310	1550	१३१०/१५५०	८५०/१३१०
तरंगलांबी (nm)	1310±50	१५५०±५०	१२६०~१६५०	८५०/१३१०±४०
क्षीणन श्रेणी (dB)	०.८~६०	०.८~६०	०.८~६०	०.८~६०
मूळ नुकसान (dB)	≤0.8	≤0.8	≤0.8	≤0.8
परतावा तोटा(dB)	≥५०	≥५०	≥५०	≥३०
फायबर प्रकार	SMF-28e	SMF-28e	SMF-28e	50/125 किंवा 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
परिमाण (मिमी)	२६×१८×८	२६×१८×८	२६×१८×८	२६×१८×८
ऑपरेटिंग तापमान (℃)	०~+७०	०~+७०	०~+७०	०~+७०
स्टोरेज तापमान (℃)	-40~+85	-40~+85	-40~+85	-40~+85

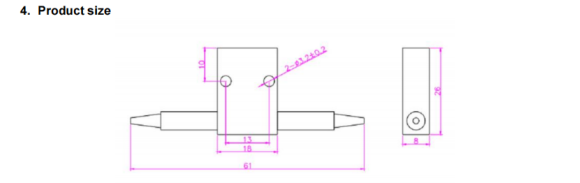

MVOA
