फायबर ऑप्टिक स्प्लिटर, ज्याला ऑप्टिकल स्प्लिटर म्हणूनही ओळखले जाते, हे एक निष्क्रिय ऑप्टिकल उपकरण आहे जे FTTH (फायबर टू द होम) सिस्टीममध्ये एकल ऑप्टिकल फायबर सिग्नल दोन किंवा अधिक आउटपुट ऑप्टिकल सिग्नलमध्ये पूर्वनिर्धारित गुणोत्तरानुसार विभाजित करण्यासाठी वापरले जाते. उदाहरणार्थ, 1x4 ऑप्टिकल स्प्लिटर ऑप्टिकल सिग्नल एका फायबरपासून चार फायबरपर्यंत एका विशिष्ट प्रमाणात वितरीत करतो. WDM सिस्टीममधील वेव्हलेंथ डिव्हिजन मल्टीप्लेक्सर (WDM) च्या विपरीत, जे वेगवेगळ्या तरंगलांबीच्या ऑप्टिकल सिग्नलला संबंधित तरंगलांबी चॅनेलमध्ये वेगळे करते, एक ऑप्टिकल स्प्लिटर संपूर्ण ऑप्टिकल सिग्नल प्रसारासाठी अनेक चॅनेलवर वितरीत करतो.

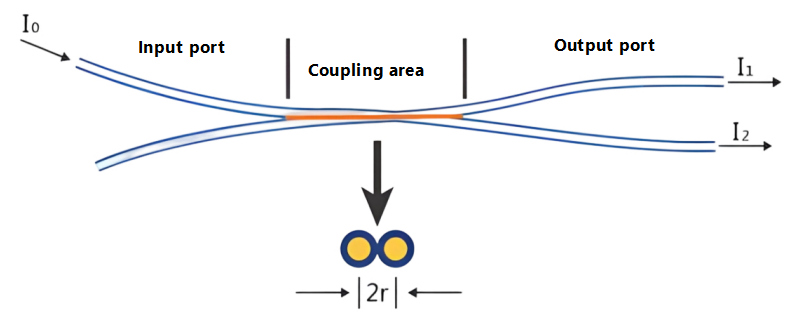

सिंगल-मोड फायबरमध्ये ऑप्टिकल सिग्नल प्रसारित करताना, प्रकाशाची ऊर्जा फायबर कोरमध्ये पूर्णपणे केंद्रित नसते; कोरच्या जवळ असलेल्या क्लॅडिंगद्वारे थोड्या प्रमाणात प्रसार होतो. दुसऱ्या शब्दांत, दोन तंतूंचे कोर पुरेसे जवळ असल्यास, एका फायबरमध्ये प्रसारित होणाऱ्या प्रकाशाचे मोड फील्ड दुसऱ्या फायबरमध्ये प्रवेश करू शकते, ज्यामुळे दोन्ही तंतूंमध्ये ऑप्टिकल सिग्नल पुन्हा वाढू शकतो. नवीन वाटप.
ऑप्टिकल स्प्लिटरचे त्यांच्या ऑपरेटिंग तत्त्वानुसार दोन प्रकारांमध्ये वर्गीकरण केले जाऊ शकते: प्लॅनर वेव्हगाइड (पीएलसी) ऑप्टिकल स्प्लिटर आणि फ्यूज्ड बायकोनिकल टेपर्ड (एफबीटी) ऑप्टिकल स्प्लिटर; त्यांच्या पोर्ट कॉन्फिगरेशननुसार, त्यांचे वर्गीकरण केले जाऊ शकते: X-प्रकार (2x2) कपलर, Y-प्रकार (1x2) कपलर, तारा (NxN, N>2) कपलर, ट्री (1xN, N>2) कपलर इ.; त्यांच्या विभाजनाच्या गुणोत्तरानुसार, त्यांचे वर्गीकरण नॉन-युनिफॉर्म स्प्लिटिंग आणि एकसमान स्प्लिटिंगमध्ये केले जाऊ शकते; दुसरी वर्गीकरण पद्धत सिंगल-मोड (1310nm) आणि मल्टी-मोड (850nm) वर आधारित आहे.

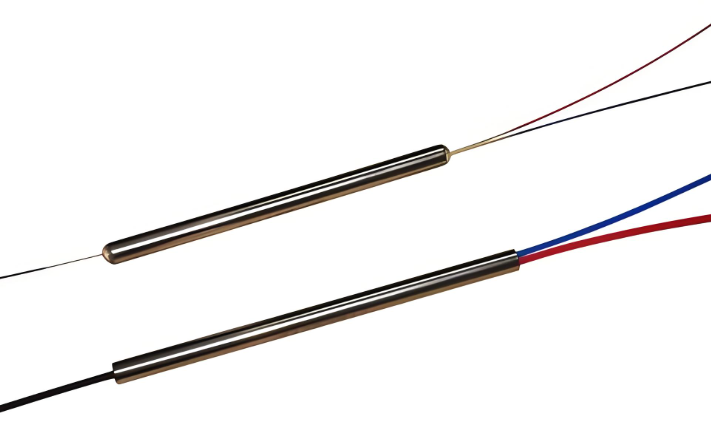

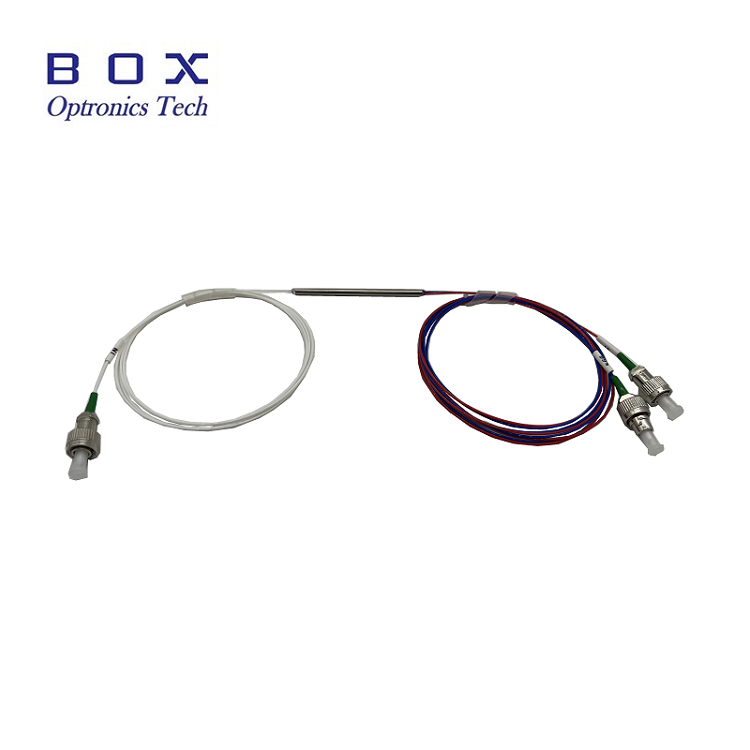

FBT ऑप्टिकल स्प्लिटर... सर्किट पारंपारिक टेपर्ड कप्लर प्रक्रिया वापरून तयार केले जाते. दोन किंवा अधिक ऑप्टिकल फायबर, त्यांचे कोटिंग काढून टाकून, एकत्र जोडले जातात आणि नंतर दोन्ही बाजूंना ताणले जात असताना, टेपरिंग मशीनवर उच्च तापमानात वितळले जातात. स्प्लिटिंग रेशोचे रिअल टाइममध्ये परीक्षण केले जाते. इच्छित विभाजन गुणोत्तर प्राप्त झाल्यानंतर, वितळण्याची आणि स्ट्रेचिंग प्रक्रिया समाप्त होते. एक टोक इनपुट म्हणून एक फायबर (बाकीचे कापलेले) राखून ठेवते, तर दुसरे टोक मल्टी-आउटपुट टर्मिनल म्हणून काम करते. फायबर ट्विस्टचा कोन आणि स्ट्रेचिंगची लांबी नियंत्रित करून वेगवेगळे स्प्लिटिंग गुणोत्तर मिळवता येतात. शेवटी, टॅपर्ड सेक्शन क्वार्ट्ज सब्सट्रेटवर चिकटवून बरा केला जातो आणि स्टेनलेस स्टील ट्यूबमध्ये घातला जातो.

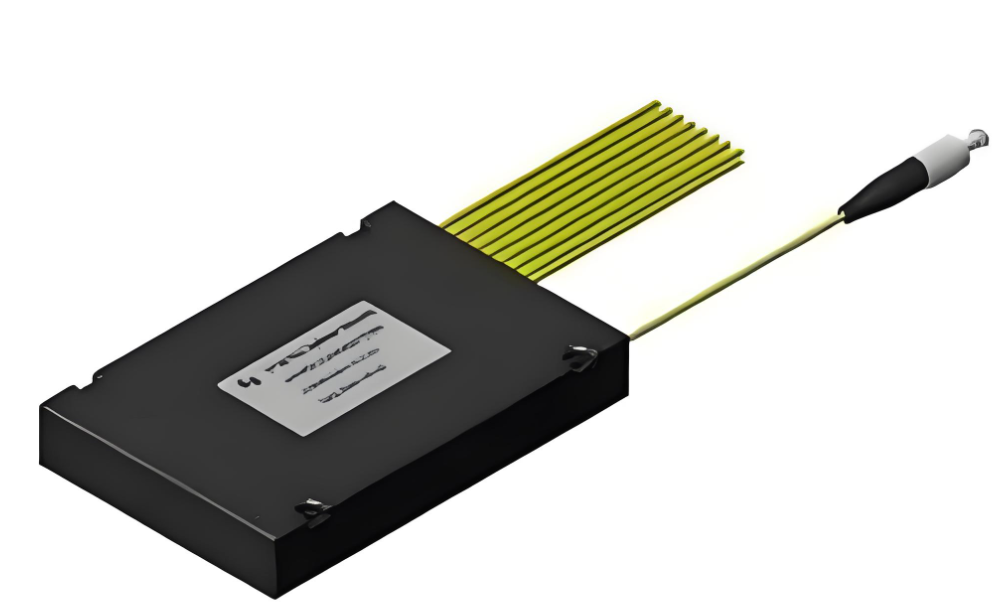

पीएलसी प्लेन वेव्ह पीएलसी (प्लॅनर लाइटवेव्ह सर्किट) ऑप्टिकल स्प्लिटर हे क्वार्ट्ज सब्सट्रेट्सवर आधारित इंटिग्रेटेड वेव्हगाइड ऑप्टिकल पॉवर डिस्ट्रिब्युशन डिव्हाइसेस आहेत, जे सेमीकंडक्टर प्रक्रिया (फोटोलिथोग्राफी, एचिंग, डेव्हलपमेंट इ.) वापरून तयार केले जातात. PLC स्प्लिटर एका ऑप्टिकल फायबरमधून ऑप्टिकल सिग्नल्सचे अनेक ऑप्टिकल फायबरमध्ये विभाजन करतात, ज्यामुळे ऑप्टिकल ऊर्जेचे एकसमान वितरण होते. ऑप्टिकल वेव्हगाइड ॲरे चिपच्या वरच्या पृष्ठभागावर स्थित आहे, चिपवर स्प्लिटिंग फंक्शन समाकलित करते; त्यानंतर, मल्टी-चॅनल फायबर ॲरे चिपच्या दोन्ही टोकांना इनपुट आणि आउटपुटच्या टोकांना जोडले जातात आणि एन्कॅप्स्युलेट केले जातात.
FBT VS PLC FBT टॅपर्ड स्प्लिटरचे मुख्य फायदे साधे कच्च्या मालाचा वापर, तुलनेने कमी खर्च आणि कमी मागणी असलेली उपकरणे आणि प्रक्रिया आवश्यकता आहेत. स्प्लिटिंग रेशोचे आवश्यकतेनुसार रीअल-टाइम निरीक्षण केले जाऊ शकते, ज्यामुळे असमान स्प्लिटर तयार होऊ शकतात. तोटे आहेत: सध्या, परिपक्व निमुळता होत जाणारे तंत्रज्ञान केवळ 1x4 पर्यंत स्प्लिटर तयार करू शकते. 1x4 पेक्षा मोठ्या उपकरणांसाठी, अनेक 1x2 युनिट्स एकत्र जोडलेले असतात आणि नंतर स्प्लिटर हाऊसिंगमध्ये पॅक केले जातात. FBT स्प्लिटर फक्त तीन तरंगलांबींना समर्थन देतात: 850nm, 1310nm आणि 1550nm, त्यांना इतर तरंगलांबीशी विसंगत बनवतात.
पीएलसी स्प्लिटरची उत्पादन वैशिष्ट्ये अशी आहेत: नुकसान ऑप्टिकल तरंगलांबीसाठी असंवेदनशील आहे, भिन्न तरंगलांबी (1260~1650nm) च्या प्रसारण आवश्यकता पूर्ण करते; एकसमान विभाजन, वापरकर्त्यांना समान प्रमाणात सिग्नल वितरित करणे; संक्षिप्त रचना आणि लहान आकार; सिंगल युनिट... डिव्हाइसमध्ये स्प्लिटर चॅनेलची उच्च संख्या आहे, 64 पेक्षा जास्त पोहोचते: प्रति चॅनेल जास्त खर्च आणि जितके जास्त चॅनेल, तितका अधिक महत्त्वाचा खर्च फायदा. फ्युज्ड बायकोनिकल टॅपर्ड स्प्लिटरच्या तुलनेत, विशेषत: लो-चॅनल स्प्लिटरमध्ये त्याची जास्त किंमत आहे.
PLC ऑप्टिकल स्प्लिटरमध्ये तीन भाग असतात: एक ऑप्टिकल स्प्लिटर चिप आणि फायबर ऑप्टिक ॲरे दोन्ही टोकांना जोडलेले असतात. हे तीन घटक तंतोतंत संरेखित केले पाहिजेत; त्यांची रचना आणि असेंबली पीएलसी स्प्लिटरच्या स्थिरतेमध्ये महत्त्वपूर्ण भूमिका बजावते. क्वार्ट्ज सब्सट्रेटवर स्प्लिटर वेव्हगाइड वाढवण्यासाठी चिप अर्धसंवाहक तंत्रज्ञान वापरते. चिपमध्ये एक इनपुट आणि एन आउटपुट वेव्हगाइड्स आहेत. त्यानंतर, इनपुट आणि आउटपुट फायबर ऑप्टिक ॲरे चिपच्या दोन्ही टोकांना जोडले जातात आणि एक इनपुट आणि N आउटपुटसह ऑप्टिकल स्प्लिटर तयार करण्यासाठी एक आवरण स्थापित केले जाते.
PLC स्प्लिटर चिप्स 1xN आणि 2xN म्हणून डिझाइन केल्या जाऊ शकतात, जेथे N सामान्यतः 2 चा गुणक असतो, जसे की 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; आणि 1x3, 1x5, 1x9 इ. सारखे वितरीत न केलेले स्प्लिटर. FTTR (फायबर टू द रूम) ची मागणी वाढल्याने, एकसमान वितरीत न झालेल्या पॉवर स्प्लिटरचा वापर अधिकाधिक व्यापक होईल आणि उत्पादन प्रक्रिया अधिक आव्हानात्मक होईल. PLC ऑप्टिकल स्प्लिटर चिप्सचे फायदे आहेत जसे की कमी किंमत, उच्च विश्वासार्हता, उच्च लवचिकता आणि स्केलेबिलिटी, ते विशेषत: ट्रान्समिशन सिस्टम, नेटवर्क इंटिग्रेशन, ब्रॉडबँड ऍक्सेस, फायबर ऑप्टिक कम्युनिकेशन आणि मल्टीमीडिया सेवा यासारख्या विविध अनुप्रयोग परिस्थितींसाठी योग्य बनवतात.
ध्रुवीकरण-देखभाल PLC स्प्लिटर मुख्यतः ध्रुवीकरण-देखभाल करणारे PLC स्प्लिटर लक्षात घेते... ध्रुवीकरण स्थिती राखताना, इनपुट पॉवर एकसमानपणे विभाजित होते, इनपुट म्हणून सिंगल-चॅनेल ध्रुवीकरण-देखभाल फायबर ॲरे आणि आउटपुट म्हणून मल्टी-चॅनेल ध्रुवीकरण-देखभाल फायबर ॲरे वापरतात. फायबरमध्ये उत्सर्जित केलेल्या रेषीय ध्रुवीय लहरींचे ध्रुवीकरण प्रसारादरम्यान अपरिवर्तित राहते आणि ध्रुवीकरण पद्धतींमध्ये फार कमी किंवा कोणतेही क्रॉस-कप्लिंग नसते, अशा प्रकारे ध्रुवीकरण राखणारे कपलिंग आणि बीम विभाजित करणे साध्य होते. सामान्यतः, पांडा फायबर वापरला जातो. PLC ऑप्टिकल स्प्लिटर प्रामुख्याने ध्रुवीकरण देखभाल आवश्यक असलेल्या विशेष अनुप्रयोगांमध्ये वापरले जातात, जसे की फायबर ऑप्टिक सेन्सिंग सिस्टम किंवा सुसंगत संप्रेषण.
ऑप्टिकल स्प्लिटरला प्रभावित करणाऱ्या कार्यप्रदर्शन निर्देशकांमध्ये सामान्यतः समाविष्ट होते:
इन्सर्शन लॉस इन्सर्शन लॉस (IL):इन्सर्टेशन लॉस म्हणजे पीएलसी स्प्लिटरच्या ऑपरेटिंग वेव्हलेंथवरील एकूण इनपुट ऑप्टिकल पॉवरच्या सापेक्ष निर्दिष्ट आउटपुट पोर्टवर ऑप्टिकल पॉवरमधील घट. सोप्या भाषेत सांगायचे तर, हे इनपुटच्या सापेक्ष प्रत्येक आउटपुटचे डीबी नुकसान आहे. साधारणपणे, इन्सर्शन लॉस जितका कमी तितका स्प्लिटरचा परफॉर्मन्स चांगला.
परतावा तोटा:रिटर्न लॉस म्हणजे फायबर ऑप्टिक कनेक्शनवरील इनपुट लाईटमधील परावर्तित प्रकाशाच्या (विखुरलेला प्रकाश सतत इनपुटमध्ये प्रसारित होणारा) डेसिबलमधील गुणोत्तर होय. प्रकाश स्रोत आणि प्रणालीवर परावर्तित प्रकाशाचा प्रभाव कमी करण्यासाठी उच्च परतावा नुकसान चांगले आहे.
दिग्दर्शन:डायरेक्टिव्हिटी सामान्य ऑपरेशन दरम्यान पीएलसी स्प्लिटरच्या त्याच बाजूला इंजेक्शन लाइट पॉवर (मापलेली तरंगलांबी) आणि नॉन-इंजेक्शन लाइट एंडवरील आउटपुट ऑप्टिकल पॉवरच्या गुणोत्तराचा संदर्भ देते.
ध्रुवीकरण अवलंबित नुकसान:ध्रुवीकरण अवलंबित नुकसान PLC स्प्लिटरच्या प्रत्येक आउटपुट पोर्टवर आउटपुट ऑप्टिकल पॉवरमधील जास्तीत जास्त बदलाचा संदर्भ देते जेव्हा प्रसारित ऑप्टिकल सिग्नलची ध्रुवीकरण स्थिती संपूर्ण ध्रुवीकरण स्थितीत बदलते.
अलगीकरण:पृथक्करण फायबर ऑप्टिक स्प्लिटरच्या दिलेल्या ऑप्टिकल मार्गावरून इतर ऑप्टिकल मार्गांमधील ऑप्टिकल सिग्नल वेगळे करण्याच्या क्षमतेचा संदर्भ देते.
