अशा परिस्थितीत जेथे फायबर ऑप्टिक सेन्सर नेटवर्क पुलांच्या संरचनात्मक आरोग्यावर लक्ष ठेवतात आणि वैद्यकीय OCT उपकरणे मायक्रोन-स्तरीय रेटिनल जखम कॅप्चर करतात, SLED ब्रॉडबँड प्रकाश स्रोत, त्यांच्या अल्ट्रा-वाइड स्पेक्ट्रमसह, कमी सुसंगतता आणि उच्च स्थिरता, उच्च-परिशुद्धता ऑप्टिकल प्रणालींना समर्थन देणारे मुख्य घटक बनले आहेत. लेसर डायोड आणि प्रकाश-उत्सर्जक डायोड्समधील विशेष प्रकाश स्रोत म्हणून, ही उपकरणे, त्यांच्या अद्वितीय प्रकाश-उत्सर्जक यंत्रणा आणि सर्किट डिझाइनद्वारे, औद्योगिक निरीक्षण, बायोमेडिसिन आणि राष्ट्रीय संरक्षण संशोधनासाठी अपरिवर्तनीय ऑप्टिकल उपाय प्रदान करतात.
SLED ब्रॉडबँड प्रकाश स्रोत मूलत: एक सुपरल्युमिनेसेंट प्रकाश-उत्सर्जक डायोड आहे. त्याच्या कोर स्ट्रक्चरमध्ये III-V कंपाऊंड सेमीकंडक्टर (जसे की GaAs आणि InP) बनलेले PN जंक्शन असते. जेव्हा PN जंक्शनवर फॉरवर्ड बायस व्होल्टेज लागू केले जाते, तेव्हा N-क्षेत्रातून P-क्षेत्रात इलेक्ट्रॉन इंजेक्ट केले जातात आणि P-क्षेत्रातून N-क्षेत्रात छिद्रे टाकली जातात. जेव्हा अल्पसंख्याक वाहक बहुसंख्य वाहकांसह पुन्हा एकत्र होतात तेव्हा फोटॉन सोडले जातात. सामान्य LEDs, SLEDs च्या यादृच्छिक उत्स्फूर्त उत्सर्जनाच्या विपरीत, ऑप्टिमाइझ केलेल्या सक्रिय क्षेत्रीय संरचनांद्वारे (जसे की क्वांटम विहिरी आणि ताणलेले स्तर), फोटॉनला प्रसारादरम्यान आंशिक उत्तेजित उत्सर्जन करण्यास सक्षम करतात. हे कमी सुसंगतता राखून पारंपारिक ब्रॉडबँड प्रकाश स्रोतांच्या तुलनेत कमी स्पेक्ट्रल बँडविड्थ (सामान्यत: 6nm-100nm) आणि उच्च आउटपुट पॉवरसाठी परवानगी देते.
त्यांची वर्णक्रमीय वैशिष्ट्ये मल्टी-डिव्हाइस सहयोगी तंत्रांचा वापर करून अधिक अनुकूल केली जाऊ शकतात. उदाहरणार्थ, तरंगलांबी-निवडक कपलिंगद्वारे चार SLED चिप्स वापरणारी योजना, 1528nm-1603nm च्या C+L बँडला कव्हर करून, दाट तरंगलांबी विभाजन मल्टिप्लेक्सिंग (DWDM) प्रणालींच्या चाचणी आवश्यकता पूर्ण करून, ≤3dB पर्यंत वर्णक्रमीय सपाटपणा सुधारू शकते.
1. स्पेक्ट्रल परफॉर्मन्स: SLED ब्रॉडबँड प्रकाश स्रोतांमध्ये सामान्यत: 850nm, 1310nm आणि 1550nm सारख्या सामान्यतः वापरल्या जाणाऱ्या कम्युनिकेशन आणि सेन्सिंग बँड्स कव्हर केलेल्या केंद्र तरंगलांबीसह 40nm-100nm ची 3dB बँडविड्थ असते.
2. स्पेक्ट्रल घनता नियंत्रण: स्पेक्ट्रल सपाटीकरण तंत्रज्ञानाचा वापर करून, त्याची वर्णक्रमीय घनता -30dBm/nm ते -20dBm/nm या मर्यादेत नियंत्रित केली जाऊ शकते, बहु-तरंगलांबी प्रणालींमध्ये उर्जा संतुलन सुनिश्चित करते.
3. पॉवर स्टेबिलिटी: ATC (स्वयंचलित तापमान नियंत्रण) आणि APC (स्वयंचलित पॉवर कंट्रोल) क्लोज-लूप सर्किट्सचा वापर करणे, अल्प-मुदतीचे पॉवर चढउतार ≤0.02dB (15 मिनिटे) आहेत आणि दीर्घकालीन चढ-उतार ≤0.05dB (8 तास) आहेत. उदाहरणार्थ, बोकोस ऑप्टोइलेक्ट्रॉनिक्सचा 1550nm SLED प्रकाश स्रोत -20℃ ते 65℃ या ऑपरेटिंग तापमान श्रेणीमध्ये आउटपुट पॉवर स्थिरता ≤±0.05dB/8 तास प्रदर्शित करतो.
4. मॉड्यूलर डिझाइन: डेस्कटॉप (260×285×115mm) आणि मॉड्युलर (90×70×15mm) पॅकेजेस, RS-232 इंटरफेसला सपोर्ट करणारे आणि रिमोट पॉवर ऍडजस्टमेंट, स्पेक्ट्रल मॉनिटरिंग आणि फॉल्ट डायग्नोसिससाठी होस्ट कॉम्प्युटर सॉफ्टवेअर दोन्ही ऑफर करते.
1. फायबर ऑप्टिक सेन्सिंग सिस्टम्स
वितरीत फायबर ऑप्टिक सेन्सिंगमध्ये, SLED ची कमी सुसंगतता रेले स्कॅटरिंगमुळे होणारा हस्तक्षेप आवाज दूर करू शकते, स्थानिक रिझोल्यूशन मिलिमीटर पातळीवर सुधारते. उदाहरणार्थ, तेल पाइपलाइन लीक मॉनिटरिंगमध्ये, FBG सेन्सरसह एकत्रित केलेला 1550nm SLED प्रकाश स्रोत 10km रेंजमध्ये 0.1℃ तापमानातील बदल शोधू शकतो.
2. मेडिकल इमेजिंग (OCT)
ऑप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी) प्रकाश स्रोताच्या सुसंगतता लांबी आणि उर्जा स्थिरतेवर अवलंबून असते. SLEDs ची सुसंगतता लांबी (<100μm) पारंपारिक लेसरच्या तुलनेत खूपच कमी आहे, इमेजिंगमध्ये आर्टिफॅक्ट हस्तक्षेप टाळून. बोकोस ऑप्टोइलेक्ट्रॉनिक्सचा 850nm SLED प्रकाश स्रोत नेत्रपटल OCT उपकरणांवर लागू करण्यात आला आहे, ज्यामुळे डोळयातील पडदा 10μm-स्तरीय स्तरित इमेजिंग प्राप्त होते.
3. ऑप्टिकल कम्युनिकेशन चाचणी
CWDM उपकरण चाचणीमध्ये, SLEDs ची विस्तृत वर्णक्रमीय वैशिष्ट्ये एकाच वेळी 800nm-1650nm बँड कव्हर करू शकतात. उच्च-रिझोल्यूशन स्पेक्ट्रोमीटरसह एकत्रित करून, चॅनेल स्पेसिंग आणि इन्सर्शन लॉस यांसारखे पॅरामीटर्स अचूकपणे मोजले जाऊ शकतात, चाचणी कार्यक्षमतेत 3 पटीहून अधिक सुधारणा करतात. 4. संरक्षण संशोधन: फायबर ऑप्टिक गायरोस्कोपसाठी इंटरफेरोमीटर सिस्टममध्ये उच्च-ध्रुवीकरण SLED प्रकाश स्रोत वापरले जाऊ शकतात. त्यांची कमी-आवाज वैशिष्ट्ये (RIN < -140dB/Hz) कोनीय वेग मापन अचूकता 0.01°/h पर्यंत सुधारू शकतात.
1. बटरफ्लाय पॅकेज: 14-पिन बटरफ्लाय पॅकेज, ज्यामध्ये अंगभूत थर्मोइलेक्ट्रिक कूलर (TEC) आणि ऑप्टिकल आयसोलेटर आहे.
2. डेस्कटॉप पॅकेज: पॉवर सप्लाय, तापमान नियंत्रण आणि कम्युनिकेशन इंटरफेस, सपोर्टिंग होस्ट कॉम्प्युटर सॉफ्टवेअर कंट्रोल, प्रयोगशाळेतील संशोधन आणि कॅलिब्रेशन परिस्थितीसाठी उपयुक्त.बोकोसडेस्कटॉप 1550nm SLED (195(W)×220(D)×120(H)) प्रकाश स्रोत टच स्क्रीन आणि बटण ऑपरेशनसह सुसज्ज आहे, जे रिअल टाइममध्ये आउटपुट पॉवर, तरंगलांबी आणि इतर पॅरामीटर्स प्रदर्शित करू शकते.

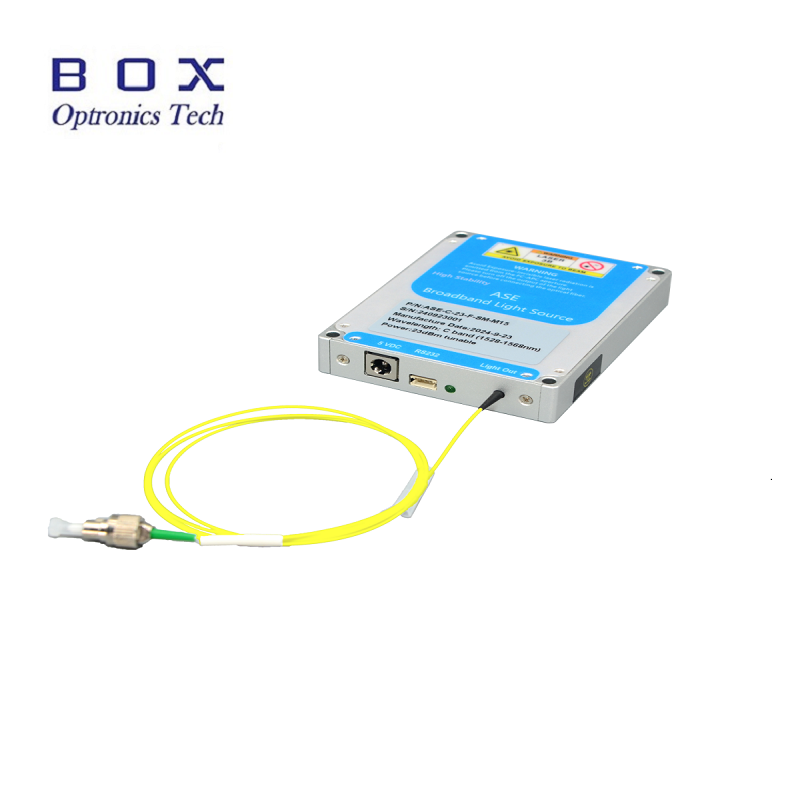

3. मॉड्यूलर पॅकेज: कॉम्पॅक्ट आकार (125(W)×150(D)×20(H)), थेट औद्योगिक उपकरणे किंवा फील्ड चाचणी उपकरणांमध्ये एम्बेड केले जाऊ शकते, ज्यामुळे सिस्टम इंटिग्रेशन खर्च कमी होतो. मॉड्यूल AC 110~240V किंवा DC 5V/4A वीज पुरवठ्याचे समर्थन करते आणि -40℃ ते 85℃ पर्यंतच्या स्टोरेज वातावरणासाठी योग्य आहे.
