लेसर डायोड मॉड्यूल: मुख्य घटक आणि अनुप्रयोग

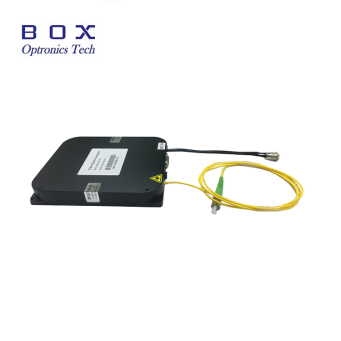

दलेसर डायोड मॉड्यूलहे एक कॉम्पॅक्ट उपकरण आहे जे लेसर डायोड, ड्रायव्हर सर्किट, TEC आणि कंट्रोल इंटरफेस एका पॅकेजमध्ये एकत्रित करते. हे मॉड्युल प्रामुख्याने विविध अनुप्रयोगांसाठी सोयीस्कर, कार्यक्षम आणि अद्वितीय लेसर बीम प्रदान करण्यासाठी डिझाइन केलेले आहेत.

मुख्य घटक

1. लेसर डायोड: मॉड्यूलचा गाभा स्वतः लेसर डायोड आहे. लेसर डायोड हे अर्धसंवाहक यंत्र आहे जे जेव्हा विद्युत प्रवाह वाहते तेव्हा सुसंगत प्रकाश उत्सर्जित करते. लेसर डायोड विविध तरंगलांबी आणि उर्जा आउटपुटमध्ये उपलब्ध आहेत, अनुप्रयोगावर अवलंबून.

2. ड्रायव्हर सर्किट: एकात्मिक ड्रायव्हर सर्किट डायोडला पुरवलेल्या विद्युत् प्रवाहाचे नियमन करते. हे ओव्हरकरंट आणि ओव्हरव्होल्टेजमुळे झालेल्या नुकसानापासून डायोडचे संरक्षण करते, सुरक्षित आणि स्थिर मॉड्यूल ऑपरेशन सुनिश्चित करते.

3. TEC: स्थिर मॉड्यूल ऑपरेशन राखण्यासाठी लेसर डायोडच्या तापमानाचे परीक्षण आणि नियमन करण्यासाठी काही मॉड्यूल्समध्ये अंगभूत थर्मोइलेक्ट्रिक कूलरचा समावेश होतो.

4. नियंत्रण इंटरफेस: बहुतेकलेसर डायोड मॉड्यूल्सआउटपुट पॉवर सारख्या पॅरामीटर्स समायोजित करण्यासाठी नियंत्रण इंटरफेस वैशिष्ट्यीकृत करा. या इंटरफेसमध्ये सामान्यत: मॅन्युअल स्विच आणि कम्युनिकेशन इंटरफेस (RS-232 किंवा RS-485) समाविष्ट असतो.

बॉक्स ऑप्ट्रोनिक्स, अनेकदा म्हणून संदर्भितलेसर मॉड्यूल्स, ऑफर:

1. DFB लेसर मॉड्यूल्स: 1030nm/1064nm/1310nm/1550nm/इतर CWDM (1270-1650nm) तरंगलांबी/DWDM (1526.44-1563.05nm) तरंगलांबी

2. SLED लेसर मॉड्यूल: 840nm/1060nm/1310nm/1550nm

3. पंप लेसर मॉड्यूल: 974nm/976nm/1450nm/1480nm...
