जगातील पहिले पेरोव्स्काईट लेसर विकसित करण्यात आले आहे.

झेजियांग युनिव्हर्सिटीच्या कॉलेज ऑफ ऑप्टोइलेक्ट्रॉनिक सायन्स अँड इंजिनीअरिंग आणि हेनिंग इंटरनॅशनल युनिव्हर्सिटीच्या टीमने नुकतेच नेचर या आंतरराष्ट्रीय जर्नलमध्ये जगातील पहिल्या पेरोव्स्काइट लेसरवरील संशोधनाचे निष्कर्ष प्रकाशित केले. हे उपकरण, जे ड्युअल ऑप्टिकल मायक्रोकॅव्हिटी स्ट्रक्चरचा वापर करते, कमी उर्जा वापर सुलभ ट्युनेबिलिटीसह एकत्र करते, ज्यामुळे ते ऑप्टिकल डेटा ट्रान्समिशन आणि इंटिग्रेटेड फोटोनिक चिप्स आणि वेअरेबल उपकरणांमध्ये प्रकाश-उत्सर्जक डायोड म्हणून उपयुक्त बनते.

सेमीकंडक्टर लेसरहे संगणकीय प्रकाश स्रोत आहेत. पेरोव्स्काईट सेमीकंडक्टर हे कमी ऑपरेटिंग खर्चासह आणि सिलिकॉन-आधारित ऑप्टोइलेक्ट्रॉनिक प्लॅटफॉर्ममध्ये सहज एकत्रीकरणासह लेसर सामग्रीचा एक नवीन वर्ग आहे. त्यांचे ट्यून करण्यायोग्य उत्सर्जन स्पेक्ट्रा ऑप्टिकली चालविलेल्या लेसरांना शक्य तितक्या कमी संभाव्य लेसिंग थ्रेशोल्डपर्यंत पोहोचण्यास सक्षम करते, ज्यामुळे महत्त्वपूर्ण तांत्रिक संधी उघडतात. लेसर चालविण्यासाठी आवश्यक असलेली बाह्य ऊर्जा सामान्यत: दोन स्वरूपात प्रदान केली जाते: विद्युत ऊर्जा आणि ऑप्टिकल ऊर्जा. तथापि, ऑप्टिकल नियंत्रणासाठी सामान्यत: उच्च-गुणवत्तेच्या बाह्य प्रकाश स्रोतांची आवश्यकता असते, व्यवहार्य उपकरणांची संख्या मर्यादित करते. पेरोव्स्काईट ऑप्टोइलेक्ट्रॉनिक्समध्ये इलेक्ट्रिकली चालित पेरोव्स्काईट लेसर विकसित करणे हे एक मूलभूत आव्हान आहे.

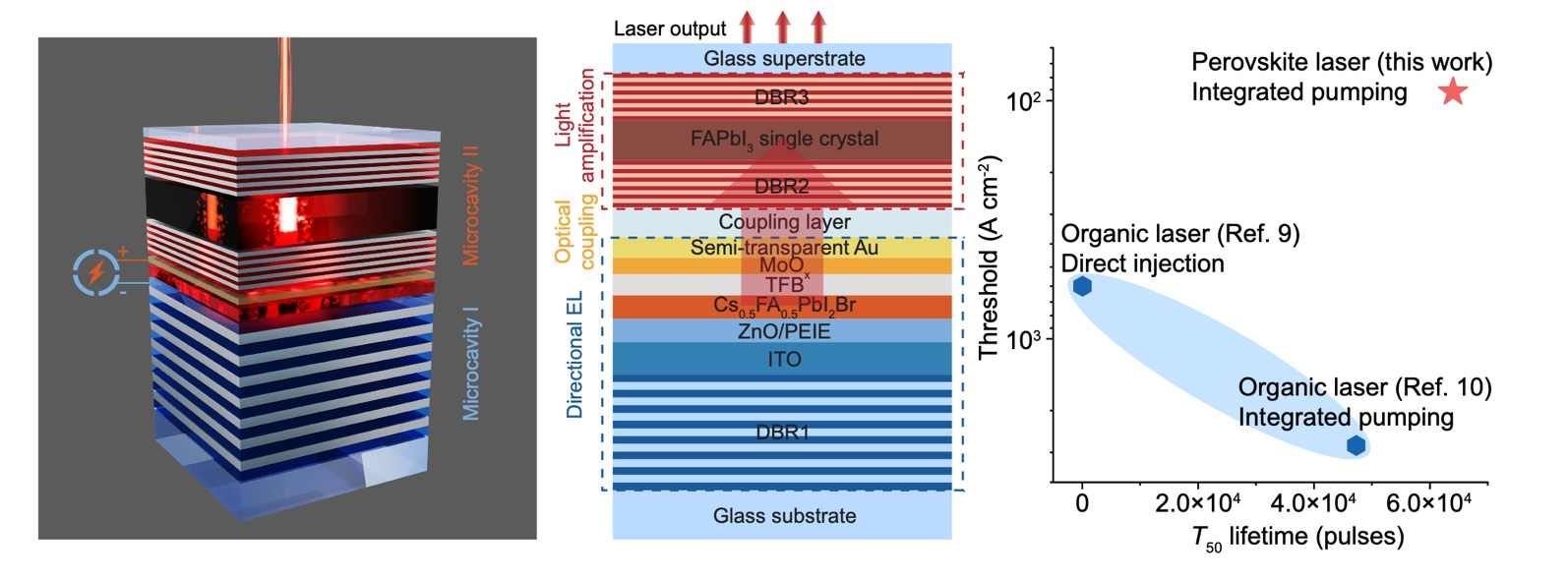

हे यंत्र विद्युत उत्तेजित मायक्रोकॅव्हिटी पेरोव्स्काईट LED द्वारे व्युत्पन्न झालेल्या मोठ्या संख्येने फोटॉनला दुसऱ्या मायक्रोकॅव्हीटीमध्ये कार्यक्षमतेने जोडते. तेथे, ते सिंगल-क्रिस्टल पेरोव्स्काईट गेन माध्यमाने उत्तेजित होतात, 82.7% पर्यंत कपलिंग कार्यक्षमतेसह लेसिंग निर्माण करतात. या नवीन सेमीकंडक्टर लेसरला चालना देण्यासाठी आवश्यक प्रारंभिक प्रवाह 92 अँपिअर प्रति चौरस सेंटीमीटर आहे, सर्वोत्तम विद्युत चालित सेंद्रिय लेसरपेक्षा जास्त परिमाणाचा क्रम आहे आणि उत्कृष्ट स्थिरता प्रदर्शित करते.
