Box Optronics च्या 980nm 10pin मिनी बटरफ्लाय कूल्ड पंप लेसर डायोड मॉड्यूलची अतुलनीय कामगिरी शोधा – DWDM EDFA आणि लांब पल्ल्याच्या CATV प्रणालींमध्ये उच्च-शक्ती, तरंगलांबी-स्थिर पंपिंगसाठी तुमचा अंतिम उपाय. प्रगत FBG स्थिरीकरणासह इंजिनिअर केलेले, हे हर्मेटिकली सील केलेले मॉड्यूल 974nm किंवा 976nm वर उत्सर्जन तंतोतंत लॉक करते, भिन्न तापमान आणि ड्राइव्ह करंटमध्येही 600mW पर्यंत किंक-फ्री आउटपुट देते. त्याचे एकत्रित TEC, थर्मिस्टर आणि मॉनिटर डायोड अपवादात्मक ट्रॅकिंग त्रुटी आणि पॉवर स्थिरता सुनिश्चित करतात, तर SM/PM फायबरसह इपॉक्सी-फ्री 10-पिन बटरफ्लाय पॅकेज विश्वसनीय, आवाज-मुक्त ऑपरेशनची हमी देते. बिनधास्त स्पेक्ट्रम नियंत्रण आणि सर्वोच्च उपलब्ध शक्तींची मागणी करणाऱ्या सिस्टम इंटिग्रेटर आणि नेटवर्क अभियंत्यांसाठी डिझाइन केलेले, हे मॉड्यूल पंप संख्या कमी करते, कूलिंगची जटिलता कमी करते आणि ॲम्प्लीफायरचे आयुष्य वाढवते. Telcordia GR-468 अनुपालन आणि अनुरूप तरंगलांबी निवडीसाठी ट्रस्ट बॉक्स ऑप्ट्रोनिक्स – कारण प्रत्येक मिलिवॅट तुमच्या पुढच्या पिढीच्या ऑप्टिकल नेटवर्कमध्ये महत्त्वाचा आहे. -20°C ते 75°C पर्यंत सातत्यपूर्ण कार्यप्रदर्शन देणारे सिद्ध, फील्ड-रेडी पंपिंग तंत्रज्ञानासह तुमची पायाभूत सुविधा वाढवण्यासाठी आत्ताच ऑर्डर करा.

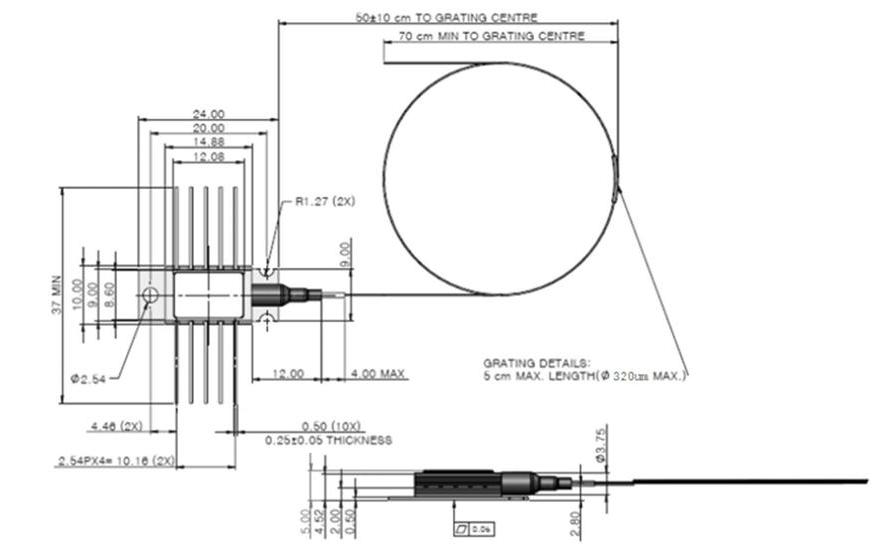

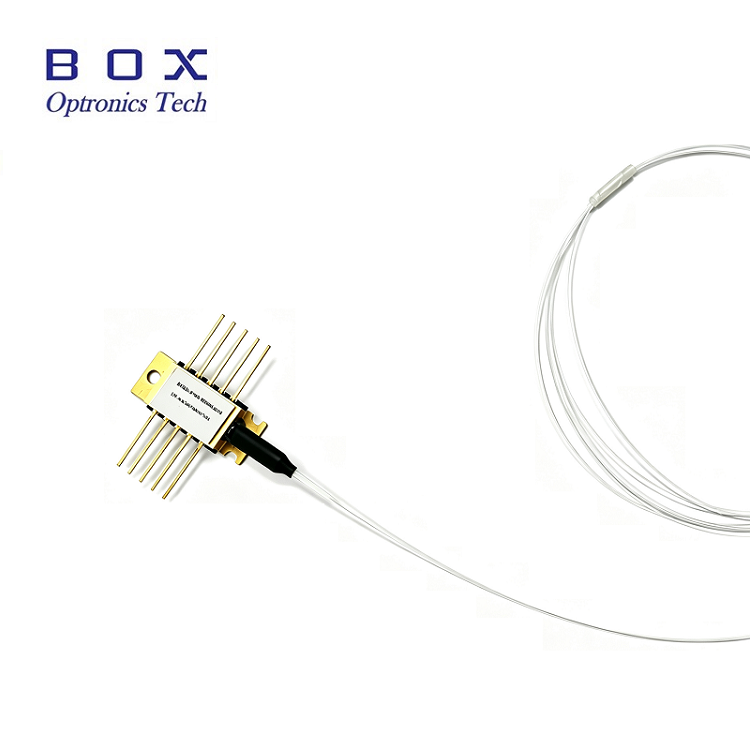

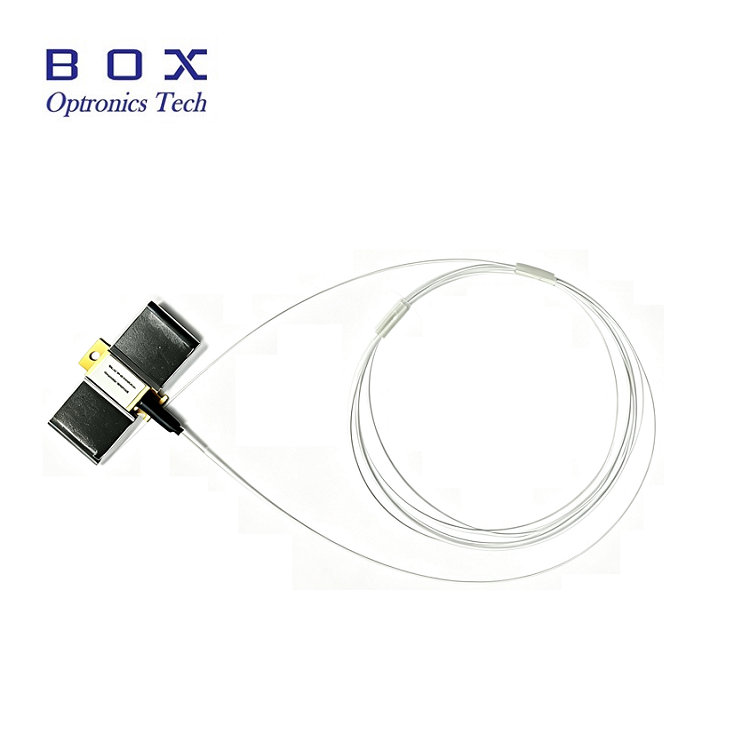

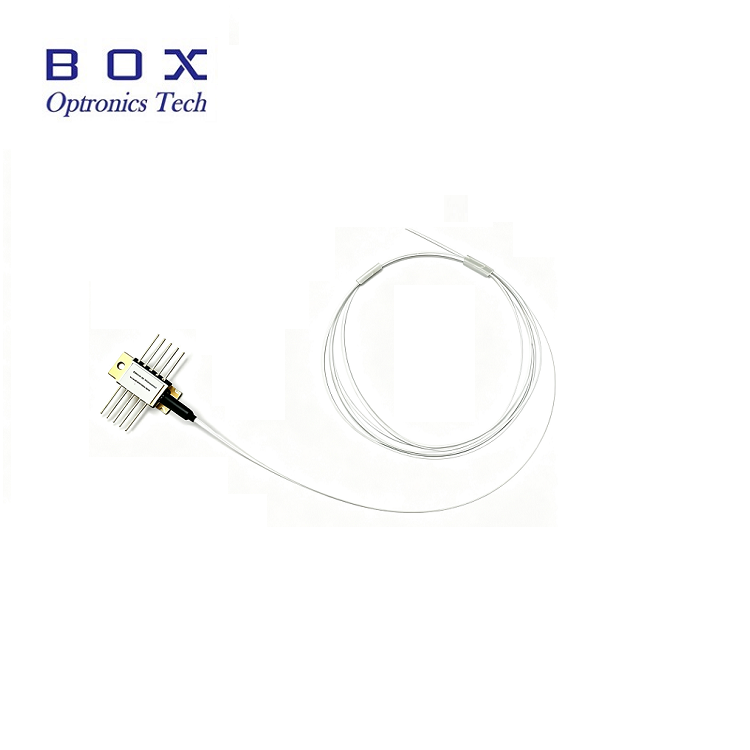

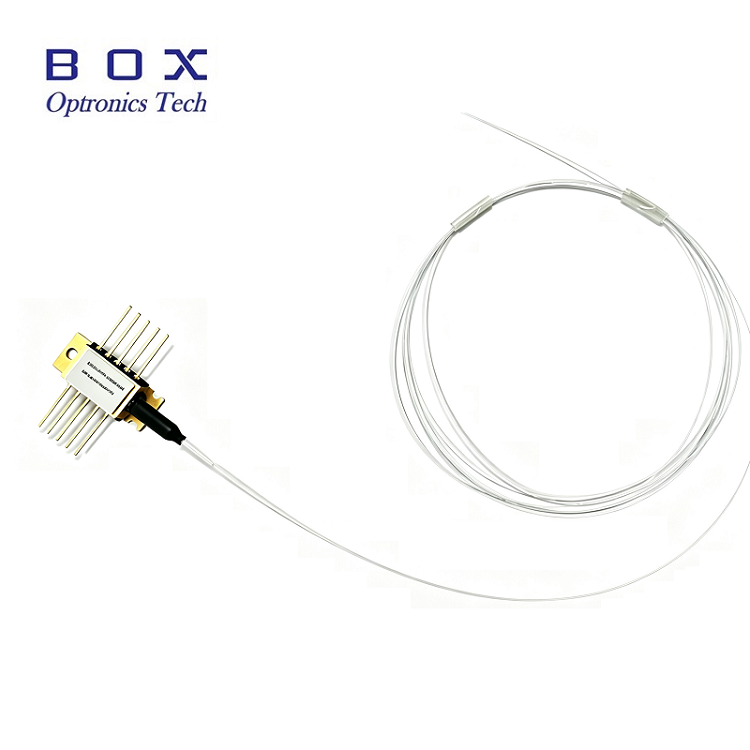

980nm 10pin मिनी बटरफ्लाय कूल्ड पंप लेझर डायोड मॉड्यूल हर्मेटिकली इपॉक्सी-फ्री आणि फ्लक्स-फ्री 10-पिन बटरफ्लाय पॅकेजमध्ये सील केलेले आहे आणि थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर आणि मॉनिटर डायोडमध्ये अंगभूत आहे.
980nm 10pin मिनी बटरफ्लाय कूल्ड पंप लेझर डायोड मॉड्यूल उत्सर्जन तरंगलांबी "लॉक" करण्यासाठी FBG स्थिरीकरण वापरते. हे तापमान, ड्राइव्ह करंट आणि ऑप्टिकल फीडबॅकमधील बदलांमध्येही आवाज-मुक्त नॅरोबँड स्पेक्ट्रम प्रदान करते. तरंगलांबी निवड सर्वोच्च उपलब्ध शक्तींसह स्पेक्ट्रम नियंत्रणामध्ये उच्चतम कामगिरी आवश्यक असलेल्या ॲप्लिकेशन्ससाठी उपलब्ध आहे. हे मॉड्यूल Telcord ia GR-468-CORE आवश्यकता मध्ये वर्णन केलेले पालन करते.
किंक-फ्री ऑपरेटिंग पॉवर 400mW किंवा 600mW;
SM Hi1060 किंवा PM980 फायबरसह 10-पिन बटरफ्लाय पॅकेज;
फायबर ब्रॅग ग्रेटिंग स्थिरीकरण, तरंगलांबी निवड उपलब्ध;
एकात्मिक थर्मोइलेक्ट्रिक कूलर, थर्मिस्टर आणि मॉनिटर डायोड.
दाट तरंगलांबी विभागणी मल्टिप्लेक्सिंग (DWDM) एर्बियम डोपड फायबर ॲम्प्लिफायर्स (EDFA);
पंप-काउंट EDFA आर्किटेक्चर कमी केले;
खूप लांब अंतराचे केबल टेलिव्हिजन (CATV) ट्रंक आणि खूप उच्च नोड संख्या वितरण.
| पॅरामीटर | प्रतीक | मि. | टाइप करा. | कमाल | युनिट | नोट्स |
| ऑपरेटिंग केस तापमान | TCASE | -20 | - | 75 | ℃ | - |
| स्टोरेज तापमान | TSTG | -40 | - | 85 | ℃ | 2000 तास |
| LD फॉरवर्ड करंट | जर | - | - | 1100 | mA | - |
| एलडी रिव्हर्स करंट | आयआर | - | - | 10 | uA | - |
| एलडी रिव्हर्स व्होल्टेज | VR | - | - | 2 | V | - |
| पीडी फॉरवर्ड करंट | आयपीडी | - | - | -10 | mA | - |
| पीडी रिव्हर्स व्होल्टेज | VPD | - | - | 20 | V | - |
| TEC चालू | ITEC | - | - | 2 | A | - |
| टीईसी व्होल्टेज | VTEC | - | - | 3.0 | V | - |
| फायबर बेंड त्रिज्या | - | 30 | - | - | मिमी | - |
| सापेक्ष आर्द्रता | आरएच | 0 | - | ९५% | - | कंडेन्सिंग नसलेले |
| लीड सोल्डरिंग वेळ | - | - | - | 10 | दुसरा | 260℃ |
| फायबर अक्षीय पुल बल | - | - | - | 5 | N | - |
| फायबर साइड पुल फोर्स | - | - | - | 2.5 | N | - |
| पॅरामीटर्स | प्रतीक | मि. | टाइप करा. | कमाल | युनिट | नोट्स |
| एलडी थ्रेशोल्ड वर्तमान | आयटीएच | 90 | 110 | mA | CW | |
| आउटपुट पॉवर | पीएफ | 400 | mW | जर(BOL)<900mA | ||
| 600 | जर(BOL)<1000mA | |||||
| LD फॉरवर्ड करंट | जर | 1200 | mA | पीएफ = रेटेड पॉवर | ||
| किंक मुक्त शक्ती | PKINK | 700 | mW | >= 1.2*रेट पॉवर | ||
| किंक मुक्त वर्तमान | IKINK | >= 1.2*जर(BOL) | mA | [१] | ||
| एलडी फॉरवर्ड व्होल्टेज | VF | 2.5 | V | पीएफ = रेटेड पॉवर | ||
| केंद्र तरंगलांबी | λC | 973 | 974 | 975 | nm | पीक, पीएफ = रेटेड पॉवर |
| 975 | 976 | 977 | ||||
| पीक तरंगलांबी टर्निंग | △λp/△तांब | 0.02 | nm/℃ | T: FBG तापमान. | ||
| स्पेक्ट्रम रुंदी | △λ | 2 | nm | RMS@-13dB | ||
| स्पेक्ट्रम स्थिरता | -0.5 | 0.5 | nm | PF=रेटेड पॉवर,t=60s | ||
| जबाबदारीचे निरीक्षण करा | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=रेटेड पॉवर | |
| उत्तरदायित्व स्थिरतेचे निरीक्षण करा | 20% | @सर्व ऑपरेटिंग तापमान | ||||
| गडद प्रवाहाचे निरीक्षण करा | आयडी | 50 | nA | VPD=5V | ||
| TEC चालू | ITEC | 1.5 | A | TCASE=75℃ | ||
| टीईसी व्होल्टेज | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC मॉड्युअल उर्जा वापर | P | 5 | W | TCASE=75℃ | ||
| पॉवर स्थिरता >20mW 10-20mW3.5-10mW | ०.२०.५१ | dB | पीक-टू-पीक,t=60s,DC ते 50kHz सॅम्पलिंग,TC=25℃ | |||
| ट्रॅकिंग त्रुटी | टी.ई | -0.5 | 0.5 | dB | TC=-5~75℃, संदर्भित [2] | |
| थर्मिस्टर प्रतिकार | RTH | 9.5 | 10 | 10.5 | कोहम | TSTG=25℃ |
| थर्मिस्टर बी स्थिर | BTH | 3900 | k | TSTG=25℃ | ||
टिपा:
[१] किंक करंट अशी व्याख्या केली जाते जी प्रकाशाचे विचलन विरुद्ध करंट स्लॉप(dL/dI) रेखीय फिट पासून +/-50% च्या पलीकडे असते,Pkink>= 1.2*रेट पॉवर,Ikink>=If(BOL)*1.2
[२] ट्रॅकिंग त्रुटी दिलेल्या केस तापमानात परिभाषित केली जाते, तो फायबर पॉवरमधील बदल आहे, स्थिर मॉनिटर करंटवर, केस 25℃ वर मोजलेल्या मूल्याच्या सापेक्ष.
| पॅरामीटर्स | वर्णन |
| फायबर प्रकार | Hi1060 किंवा PM980 फायबर |
| पिगटेल प्रकार | बेअर फायबर |
| पिगटेल लांबी | 2.0±0.2m |
| कनेक्टर प्रकार | शिवाय |
| पिन | वर्णन | पिन | वर्णन |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | थर्मिस्टर | 9 | केस ग्राउंड |
| 3 | PDAnode | 8 | एन.सी |
| 4 | पीडी कॅथोड | 7 | एलडी कॅथोड |
| 5 | थर्मिस्टर | 6 | एलडी एनोड |
| बीएफएलडी | -XXXF | -XX | XX | -एक्स | XX | X |
| लेसर | तरंगलांबी | आउटपुट पॉवर | फायबर प्रकार | पॅकेज | कनेक्टर प्रकार | सैल ट्यूब |
| पंपलेझर | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | एसएम : सिंगल मोड पीएम : ध्रुवीकरण राखणे | -H: 10PINनल: 14PIN | FA : FC/APCSA : SC/APCN0: शून्य | नल: बेअर फायबर 1: सैल ट्यूब |
