1064nm 200mW DFB बटरफ्लाय लेसर डायोड

1064nm 200mW DFB बटरफ्लाय लेझर डायोड हा 100kHz च्या लाइनविड्थ आणि 200mW पर्यंत आउटपुट पॉवर असलेला अरुंद-लाइनविड्थ लेसर आहे, जो फायबर लेसर सीड स्त्रोत आणि लिडरमध्ये मोठ्या प्रमाणात वापरला जातो.

चौकशी पाठवा

उत्पादन वर्णन

1064nm 200mW DFB बटरफ्लाय लेझर डायोड हे 100kHz ची लाईनविड्थ आणि 200mW पर्यंत आउटपुट पॉवर असलेले अरुंद-लाइनविड्थ लेसर आहे, जे फायबर लेसर सीड स्त्रोत आणि लिडरमध्ये मोठ्या प्रमाणावर वापरले जाते.

1064nm 200mW DFB बटरफ्लाय लेसर डायोड वैशिष्ट्ये

200mW उच्च आउटपुट पॉवर;

फील्ड-सिद्ध उच्च विश्वसनीयता;

Hi1060 SM किंवा PM980-HP फायबर पिगटेल;

14PIN बटरफ्लाय पॅकेज;

अंतर्गत थर्मोइलेक्ट्रिक हीटपंप आणि मॉनिटर फोटोडिओड;

विश्वसनीयता:Telcordia GR-468. RoHS

1064nm 200mW DFB बटरफ्लाय लेसर डायोड अनुप्रयोग:

लेसरसाठी बियाणे स्त्रोत;

स्पेक्ट्रोस्कोपी;

ऑप्टिकल सेन्सिंग.

परिपूर्ण कमाल रेटिंग

पॅरामीटर	प्रतीक	मि.	कमाल	युनिट
कमाल ऑपरेटिंग व्होल्टेज	V	-	2.5	V
कमाल ऑपरेटिंग वर्तमान	I	-	500	mA
एमपीडी रिव्हर्स व्होल्टेज	VMPD	-	20	V
थर्मोइलेक्ट्रिक कूलर व्होल्टेज	VTEC	-	4.8	V
थर्मोइलेक्ट्रिक कूलर करंट	ITEC	-	1.8	A
ऑपरेटिंग केस तापमान	टीसी	-20	60	℃
स्टोरेज तापमान	TSTG	-40	85	℃
स्टोरेज आर्द्रता	-	5	85	% RH
इलेक्ट्रो स्टॅटिक डिस्चार्ज (ESD)	VESD	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग वेळ	STIME		10	सेकंद

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (25℃ लेसर तापमान):

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
केंद्र तरंगलांबी	λc	TL=15～35℃ CW	1062	1064	1066	nm
ऑप्टिकल आउटपुट पॉवर	PO	TL=25℃	-	200	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	TL=25℃	-	45	70	mA
ऑपरेटिंग व्होल्टेज	VOP	IOP = 200mA(CW)	-	-	2.5	V
ऑपरेटिंग वर्तमान	आयओपी	IOP = 200mA(CW)	-	300	500	mA
-3dB स्पेक्ट्रल रुंदी	Δλ	-	-	0.03	-	nm

साइड मोड सप्रेशन रेशो	SMSR	-	-	40	-	dB
ध्रुवीकरण विलोपन प्रमाण	ईआर	-	18	-	-	dB
टेंप. तरंगलांबी गुणांक	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD उत्तरदायित्व	IMON/POP	@-5V बायस व्होल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिकार	RTH	-	9.5	10	10.5	KΩ

ऑप्टिकल फायबर तपशील:

पॅरामीटर्स	वर्णन
फायबर प्रकार	Hi1060 किंवा PM980
पिगटेल प्रकार	900μm सैल ट्यूब
पिगटेल लांबी	1.0±0.1m
कनेक्टर प्रकार	FC/APC

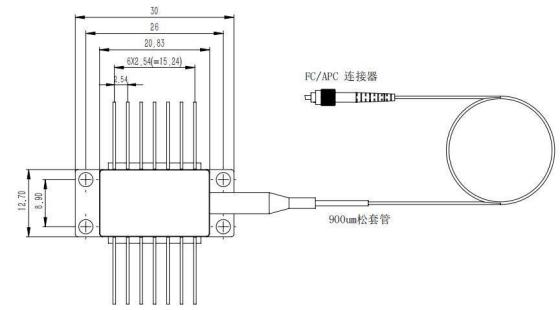

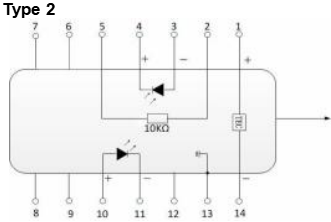

पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी):

पिन	वर्णन	पिन	वर्णन
1	TEC(+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एन.सी
4	पीडी मॉनिटर कॅथोड (+)	11	लेझर कॅथोड (-)
5	थर्मिस्टर	10	लेसर एनोड (+)
6	एन.सी	9	एन.सी
7	एन.सी	8	एन.सी

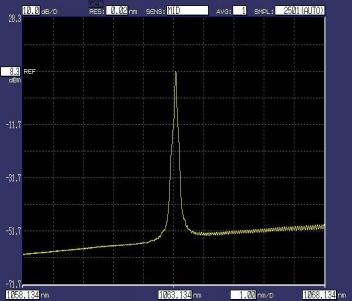

ठराविक ऑप्टिकल स्पेक्ट्रम

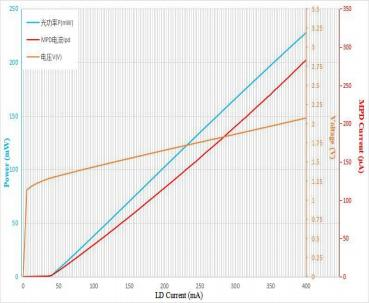

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)

ऑर्डर माहिती:

बीएफएलडी	-XXXX	-एक्स	XX	-XX	X
लेसर प्रकार	तरंगलांबी	आउटपुट पॉवर	फायबर प्रकार	कनेक्टर	पिन-आउट
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN प्रकार 2 सानुकूलित (10PIN)

उदा.:BFLD-1060-2HSM-FA (ऑर्डर माहिती: 200mW आउटपुट पॉवरसह 1064nm DFB बटरफ्लाय लेसर डायोड आणि FC/APC कनेक्टरसह SM Hi1060 फायबर, PIN-OUT प्रकार 2 आहे).
