1030nm 200mW 100KHz DFB बटरफ्लाय लेसर डायोड

1030nm 200mW 100KHz DFB बटरफ्लाय लेझर डायोड हा उच्च-शक्तीचा, अरुंद लाइनविड्थ DFB बटरफ्लाय पॅकेज लेसर डायोड आहे, फायबर लेसर किंवा अचूक वर्णक्रमीय मोजमापांसाठी बीज स्रोत म्हणून मोठ्या प्रमाणावर वापरला जातो.

चौकशी पाठवा

उत्पादन वर्णन

1.सारांश:

1030nm 200mW 100KHz DFB बटरफ्लाय लेसर डायोड हा उच्च-शक्तीचा, अरुंद लाइनविड्थ DFB बटरफ्लाय पॅकेज लेसर डायोड आहे, फायबर लेसर किंवा अचूक वर्णक्रमीय मोजमापांसाठी बीज स्रोत म्हणून मोठ्या प्रमाणावर वापरले जाते.

2. वैशिष्ट्ये:

• 200mW उच्च आउटपुट पॉवर;

• 100kHz अरुंद रेषेची रुंदी खाली;

• PM फायबर 18dB जास्त PER;

• 14PIN बटरफ्लाय पॅकेज;

• अंतर्गत थर्मोइलेक्ट्रिक उष्णता पंप आणि मॉनिटर फोटोडायोड;

• फील्ड-सिद्ध उच्च विश्वसनीयता.

विश्वसनीयता:Telcordia GR-468. RoHS

3. अर्ज:

• लेसरसाठी बियाणे स्रोत;

• स्पेक्ट्रोस्कोपी;

• ऑप्टिकल सेन्सिंग.

4. परिपूर्ण कमाल रेटिंग

पॅरामीटर	प्रतीक	मि.	कमाल	युनिट
एलडी रिव्हर्स करंट	आयआर	-	2	V
LD फॉरवर्ड करंट	जर	-	500	mA
एमपीडी रिव्हर्स व्होल्टेज	VMPD	-	20	V
थर्मोइलेक्ट्रिक कूलर व्होल्टेज	VTEC	-	4.8	V
थर्मोइलेक्ट्रिक कूलर करंट	ITEC	-	2.5	A
ऑपरेटिंग केस तापमान	टीसी	-45	70	℃
स्टोरेज तापमान	TSTG	-40	85	℃
स्टोरेज आर्द्रता	-	5	85	% RH
इलेक्ट्रो स्टॅटिक डिस्चार्ज (ESD)	VESD	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग वेळ	STIME		10	सेकंद

5. इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये(25℃ लेसर तापमान):

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
केंद्र तरंगलांबी	λc	TL = 15～35℃ CW	1028	1030	1032	nm
ऑप्टिकल आउटपुट पॉवर	PO	TL=25℃	-	200	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	TL=25℃	-	45	70	mA
ऑपरेटिंग व्होल्टेज	VOP	POP = 200mW(CW)	-	-	2.5	V
ऑपरेटिंग वर्तमान	आयओपी	POP = 200mW(CW)	-	300	500	mA
रेषा रुंदी	Δλ	-	-	30	100	KHz
साइड मोड सप्रेशन रेशो	SMSR	-	-	40	-	dB
ध्रुवीकरण विलोपन प्रमाण	ईआर	-	18	-	-	dB
टेंप. तरंगलांबी गुणांक	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD उत्तरदायित्व	IMON/POP	@-5V बायस व्होल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिकार	RTH	-	9.5	10	10.5	KΩ

6. ऑप्टिकल फायबर तपशील:

पॅरामीटर्स	वर्णन
फायबर प्रकार	PM980
पिगटेल प्रकार	900μm सैल ट्यूब
पिगटेल लांबी	1.2±0.1m
कनेक्टर प्रकार	FC/APC

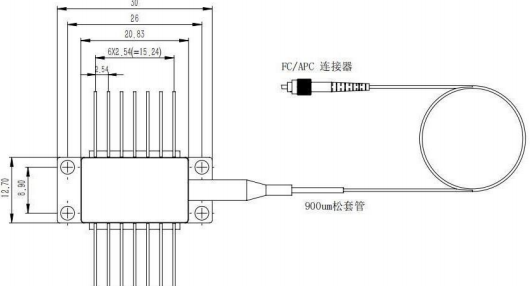

7. पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या (युनिट: मिमी):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

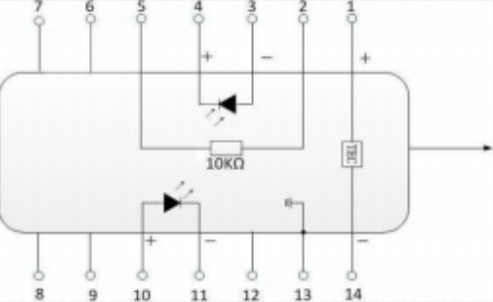

प्रकार 2

पिन	वर्णन	पिन	वर्णन
1	TEC(+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एन.सी
4	पीडी मॉनिटर कॅथोड (+)	11	लेझर कॅथोड (-)
5	थर्मिस्टर	10	लेसर एनोड (+)
6	एन.सी	9	एन.सी
7	एन.सी	8	एन.सी
